色窝窝无码一区二区三区成人网站,精品国产成人亚洲午夜福利,亚洲日韩AV无码一区二区三区人,97精品人妻一区二区三区香蕉

熒光增白劑百科

熒光增白劑用法用量,熒光增白劑技術(shù)百科

當(dāng)前位置:首頁>問答百科>技術(shù)百科
全部 433 技術(shù)百科 262 常見問答 171

熒光增白劑在EVA泡沫塑料中的應(yīng)用

時(shí)間:2020-09-09   訪問量:379

  采用AC發(fā)泡劑發(fā)泡的EVA閉孔泡沫塑料,硬度范圍在20~80邵氏度,著色性良好,隔音保暖性好,富有彈性,有較好的拉伸強(qiáng)度及耐磨性,與其它材料的粘接性能佳,易與其它材料復(fù)合使用,可用于裝飾材料、鞋材及玩具等。


  EVA泡沫塑料呈現(xiàn)純白色,理論上要求平等反射各種光,要達(dá)到這種效果,實(shí)際上是非常困難的。我們常見的白色物體往往稍帶黃色、蘭色或者紅色色光。配制白色EVA泡沫塑料一般使用鈦白粉來遮蓋材料本身的淡黃色,并且起到增白著色作用。但鈦白粉本身的白度不理想,總是帶有一些黃色色光。為此,往往在鈦白粉中加入少量群青來遮蓋EVA泡沫塑料反射的黃色光波,但群青的使用將使EVA色彩亮度減弱而顯得灰暗。因此,鈦白和群青的增白體系色彩不夠白,視覺效果不理想。

  為了取得視覺上潔白明亮的效果,******使用熒光增白劑。較早市售的熒光增白劑是德國Bayer公司1940年生產(chǎn)的。以后大量開發(fā),自成體系,廣泛用于洗滌劑、纖維、紙張、塑料及涂料中。由于熒光增白劑價(jià)格比較昂貴,因此,選用合適的增白劑,并注意配方中其它材料對增白劑的影響,才能以比較低的成本來達(dá)到較理想的增白效果。

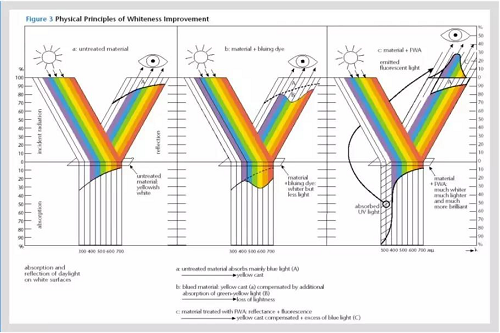

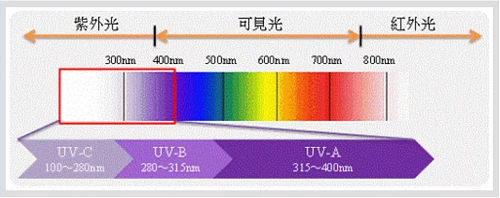

  熒光增白劑的增白機(jī)理是由于其能吸收300~400nm紫外線,而放出400~500nm紫色或蘭到蘭綠色熒光。如其放出400nm左右的熒光時(shí),其熒光色調(diào)偏紅紫;在420nm左右轉(zhuǎn)為蘭紫;在435~480nm左右為蘭色熒光;而在480~500nm則其熒光色調(diào)為蘭綠色。一般來說,選用熒光色調(diào)為蘭色或蘭綠色的熒光增白劑效果較好,由于蘭色為黃色的補(bǔ)色,其反射亮度很高的蘭色熒光可充分消除EVA反射的580~590nm的黃色光波而起到很好的增白作用,由于反射的熒光亮度很高,還可提高EVA的亮度,由此得到視覺上潔白而明亮的EVA泡沫材料。光線波長見下表所示。

  通常,合適的熒光增白劑應(yīng)與塑料相容性好,在低濃度下能有效提高塑料制品的白度和亮度,而且在加工溫度下色澤穩(wěn)定,耐光性好。目前,國外熒光增白劑的品種多達(dá)上百種,適用于塑料制品的僅少數(shù)幾種,下表為應(yīng)用比較成功的品種。而在EVA發(fā)泡材料中具有應(yīng)用價(jià)值的就更少。熒光增白劑在EVA泡沫塑料中使用******注意以下幾個(gè)方面。


  (1) EVA發(fā)泡密煉溫度在130~140℃,所以選用的熒光增白劑的熔點(diǎn)不宜超過130℃.這樣才能使熒光增白劑在EVA發(fā)泡材料中基本上達(dá)到均勻分布狀態(tài),減少用量使其更經(jīng)濟(jì)。OB、KI、K-2002型熒光增白劑可適用于EVA發(fā)泡要求,在配方中一般用量在1000PPM左右效果就很好.而EBF的熔點(diǎn)高于200℃,雖然用于PS、ABS等塑料中效果很好,但熔點(diǎn)高于密煉溫度,EVA發(fā)泡中不宜選用。

  (2) 在使用熒光增白劑的同時(shí).一般亦需配用少量鈦白粉來做底色.鈦白粉的品種不宜選用金紅石型鈦白粉因?yàn)榻鸺t石型鈦白粉對紫外線有比較強(qiáng)烈的吸收作用使激發(fā)熒光的紫外線的量不足,一般應(yīng)選用銳鈦型鈦白粉。另外,光穩(wěn)定劑中的許多品種對紫外線有吸收作用,亦會(huì)減弱熒光增白劑的增白效果,導(dǎo)致用量增大,使用中應(yīng)慎重,其它材料對熒光增白劑的影響不大。我們在EVA發(fā)泡中應(yīng)選用4~5份銳鈦JA一1型鈦白粉,不宜使用紫外吸收型光穩(wěn)定劑。

  (3) 在EVA發(fā)泡中,由于熒光增白劑本身的遮蓋及著色力很弱,通常需使用少量群青起光學(xué)增白作用。為了遮蓋材料本身的黃色,加入0.1~0.2份的群青對熒光增白劑起增效作用.使材料本體增白。

  (4) 熒光增白EVA發(fā)泡材料,白天在室外效果很好,而在晚上室內(nèi)的白熾燈光下,由于紫外線不足,效果不太理想為了克服這個(gè)缺點(diǎn),可增加鈦白粉的用量,鈦白粉較高用量為10份;另外加入0.1~0.2份群青,這樣使EVA發(fā)泡材料更白一些。同時(shí),熒光增白刺的用量也******增加到1500PPM.這樣才能在燈光較弱的紫外光照下發(fā)出足夠的熒光,使其潔白明亮

  (5)熒光增白EVA發(fā)泡材料在室外長期暴曬的情況下,白度會(huì)逐漸下降,這同鈦白、群青增白的塑料在長期曝曬后塑料降解而逐漸變黃的道理相同。為了防止熒光增白EVA發(fā)泡材料白度的下降,應(yīng)使用0.5份受阻胺類光穩(wěn)定劑Tinurin 744,大約200~300PPM效果就很好(不宜使用紫外線吸收型光穩(wěn)定劑)。另外,推薦使用熒光增白劑KCB和熒光增白劑OB,這兩種在EVA中性能穩(wěn)定,增白效果好,是我們選用比較合適的品種。


【地址】:http://www.wu7x.cn/tech/213.html轉(zhuǎn)載請注明出處


上一篇:熒光增白劑OB-1的三種生產(chǎn)工藝

下一篇:熒光增白劑加入油漆的方法


相關(guān)文章
再生泡沫板添加熒光增白劑有什么效果?
再生泡沫板添加熒光增···

再生泡沫板,也稱為發(fā)泡板,廣泛應(yīng)用于電器包裝、快遞打包和車輛隔熱等領(lǐng)域,其主要成分是聚苯乙烯泡沫。這···

珍珠發(fā)泡棉推薦用哪款熒光增白劑?
珍珠發(fā)泡棉推薦用哪款···

珍珠棉,一種基于低密度聚乙烯樹脂的環(huán)保型包裝材料,通過物理發(fā)泡工藝形成眾多獨(dú)立氣泡的泡沫結(jié)構(gòu)。因其質(zhì)···

在線咨詢

免費(fèi)通話

24小時(shí)免費(fèi)咨詢

請輸入您的聯(lián)系電話,座機(jī)請加區(qū)號

免費(fèi)通話

微信掃一掃

微信聯(lián)系
返回頂部
